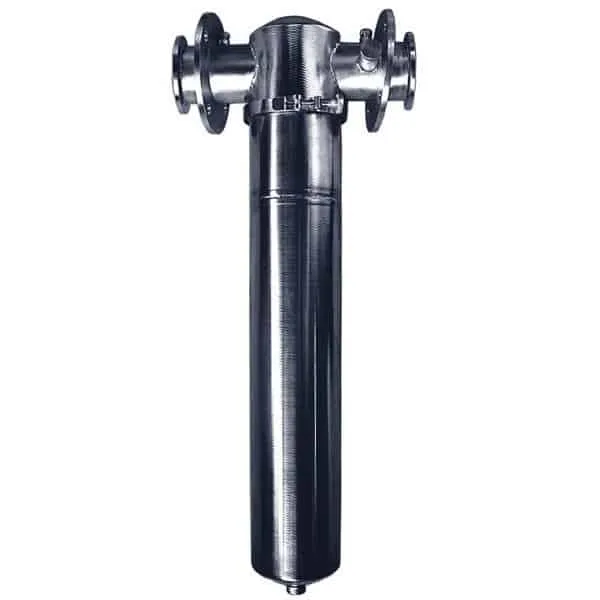

Сетчатый фильтр WM-045 (45 куб.м/ч)

Сетчатый фильтр WM-045 предназначен для предварительной очистки воды и химических растворов от взвешенных веществ. В конструкции фильтров используется принцип фильтрования через фильтрующий элемент, в качестве которого используется сетка из нержавеющей стали. Фильтры оборудованы механизмом промывки фильтрующего элемента, позволяющим осуществлять промывку фильтрующей сетки от налипших загрязнений без разборки фильтра. В каждом фильтре используется один фильтрующий элемент. Корпус фильтра и фильтрующий элемент изготовлены из нержавеющей стали.

Сетчатый фильтр WM-045 его характеристики:

• Производительность: 45 куб.м/ч
• Диаметр соединений (резьба): 85 мм
• Степень фильтрации: 140 мкм
• Максимальное давление на входе: 16 бар
• Максимальная температура воды: 90°С
• Потери напора при максимальном расходе: 0,2 бар

Фильтр монтируется на трубопроводе в вертикальном положении. При монтаже следует предусмотреть возможность доступа к фильтру для последующего его обслуживания.

По мере засорения сетки механическими примесями ( они скапливаются с ее внешней стороны) растет перепад давления на фильтре, что можно контролировать по манометрам. Для очистки сетчатого элемента проводится его периодическая промывка обратным током воды в течение минимум 20 секунд.

Для того чтобы иметь возможность извлекать фильтрующий элемент (сетку фильтра), отвод промывной воды следует выполнить гибким шлангом или разборным трубопроводом. Под фильтром должно быть предусмотрено свободное пространство высотой примерно пол метра. На требуемом расстоянии от пола фильтр фиксируется с помощью кронштейнов или стоек.

Сетчатый фильтр WM-045 по конструкции соответствует действующим стандартам безопасности и рассчитан на работу в гидросистеме с высоким давлением.
Для надежной работы необходимо при монтаже уделять повышенное внимание уплотнению резьбовых соединений.
Перед пуском в работу следует провести опрессовку фильтра и подводящих трубопроводов под максимальным давлением (но не более 8 бар).

Запрещается эксплуатация фильтра в не отапливаемых помещениях или вне помещения при отрицательных температурах воздуха…

При угрозе размораживания фильтра следует провести его консервацию путем отключения подачи воды и опорожнения корпуса фильтра.
